úzkokolejka ŽPSV Litice nad Orlicí

Hlavní stránka > Drážní archeologie > Litice nad Orlicí

Viz též Úzkokolejka dolu Orlice Litice nad Orlicí

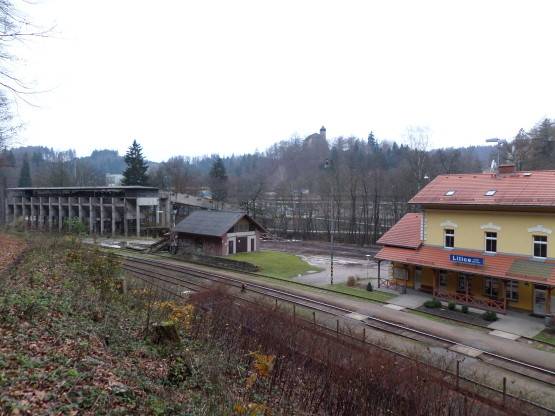

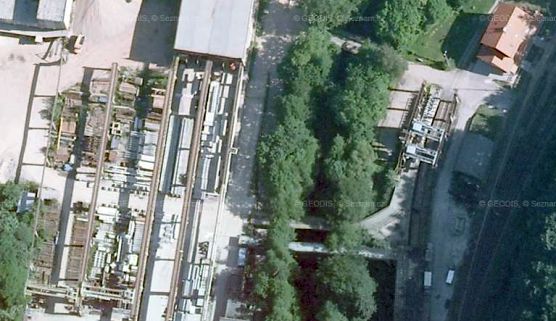

Letecký pohled na areál závodu, mosty přes Orlici, rampu na stanici i budovu nádraží

V 50. letech minulého století vznikl v obci Litice nad Orlicí podnik vyrábějící betonové konstrukce. Protože podnik byl vystavěn v blízkostí železniční stanice Litice nad Orlicí, bylo rozhodnuto o výstavbě úzkorozchodné drážky o rozchodu 700mm. Protože však byla mezi podnikem a stanicí řeka, bylo nutné zde postavit most.

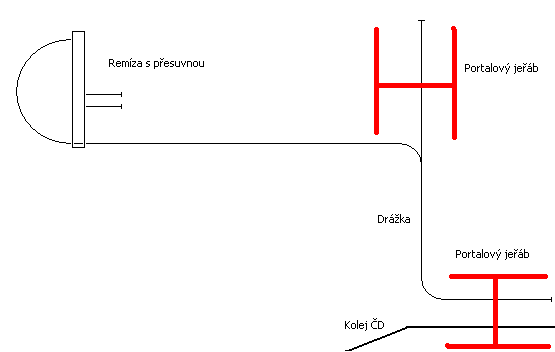

Plánek drážky - stav 2009 © M. Stupka

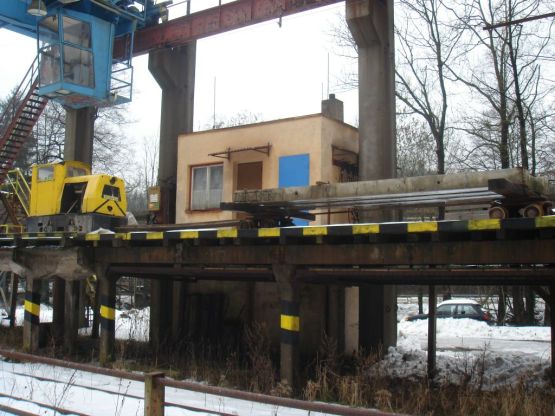

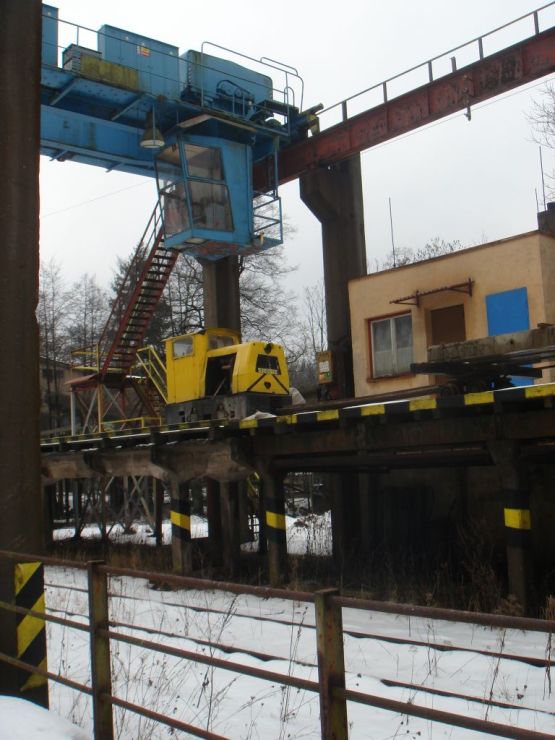

Přímo ve stanici byla postavena rampa s portálovým jeřábem, který překládá konstrukce do železničních vozů. Kolejiště uvnitř drážky se větví na dvě koleje, z nichž jedna vede k nakládacímu prostoru a druhá vede do remízy. Podle některých údajů však kolej pokračuje možná dál a stačí se směrem zpět a prochází přesuvnou, ke které přiléhají dvě kusé koleje. V provozu bývaly dvě lokomotivy typu BN 3O, inventárních čísel 40035/1960 a 40158/1961. Z nichž pouze jedna vykonávala službu a to 40035/1960. Později byla pro závadu odstavena a odprodána skanzenu Solvayovy lomy. V současné době je zde stále lokomotiva 40158/1961.

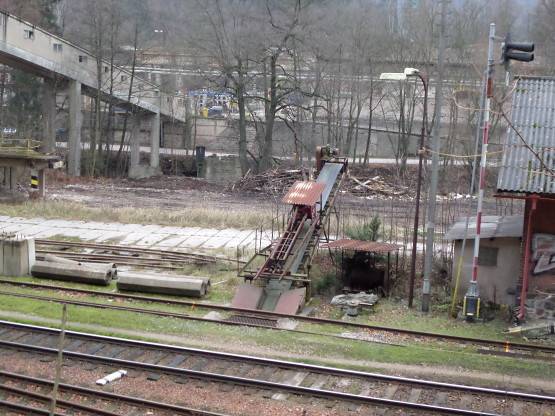

Betonové konstrukce jsou převáženy na dřevěných podvalnících. V minulosti zde bývala ještě jedna drážka kterou se dopravoval štěrk z místního lomu, ale později ji nahradil pásový dopravník.
Marek Stupka 2009

PS: Nakládka do železničních vozů je ale malá a spatřit drážku v provozu spíše štěstím, nežli pravidlem.

Foto - první tři fotky OČ 2003, další M. Stupka 2009

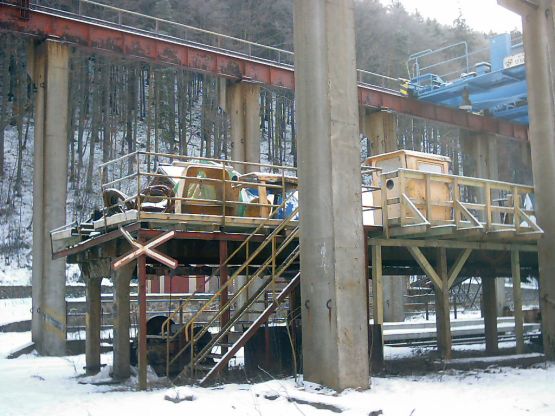

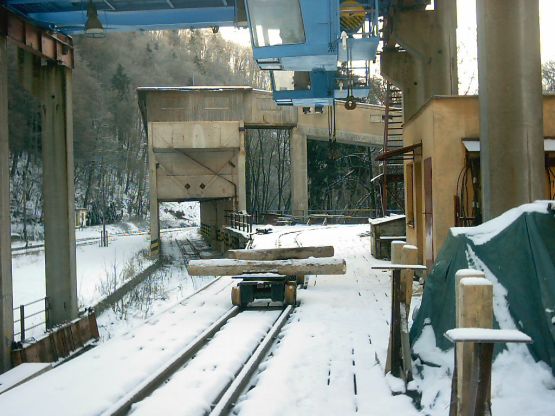

Rampa ve stanici

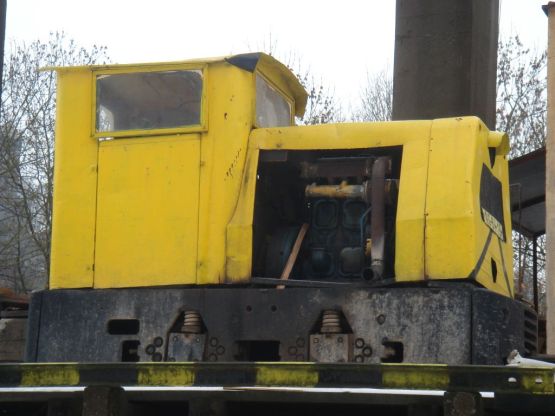

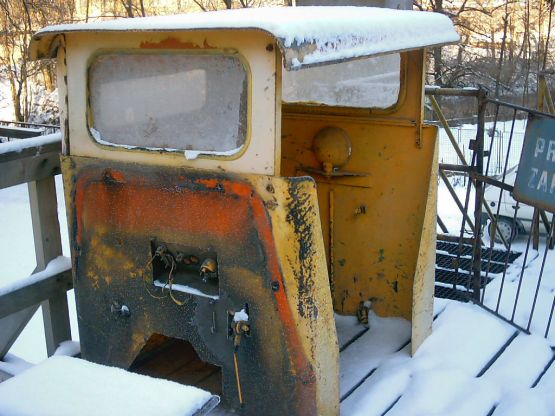

Kabina úzkokolejné lokomotivy odložená na rampě


Vůz odstavený na rampě

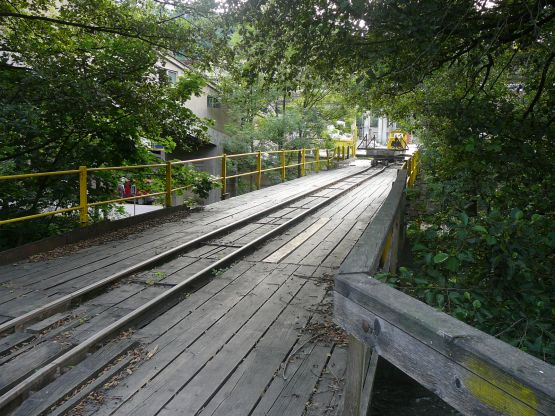

Souprava na mostě ze závodu

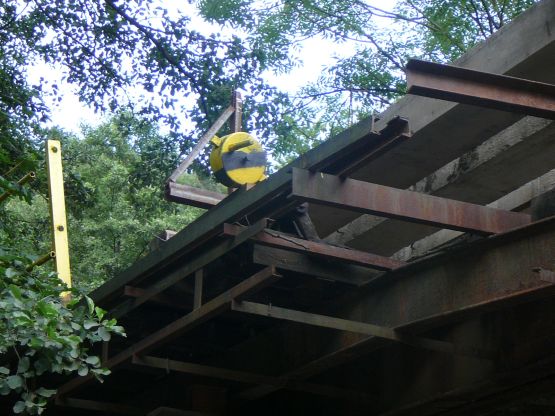

Závaží výhybky


Pohled na soupravu na mostě

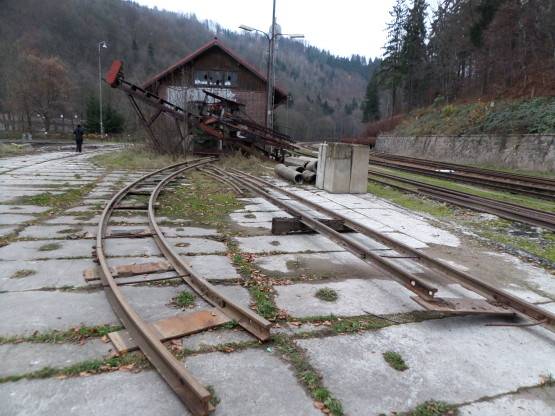

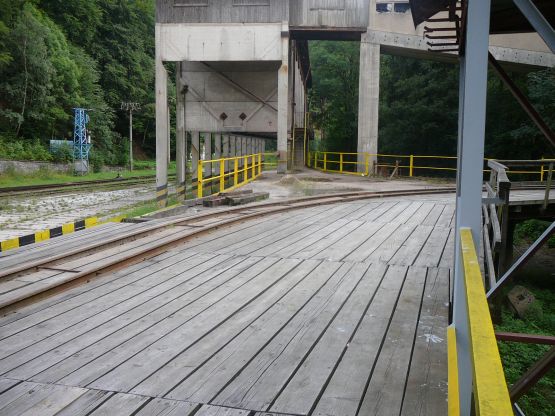

Oblouk z rampy k závodu

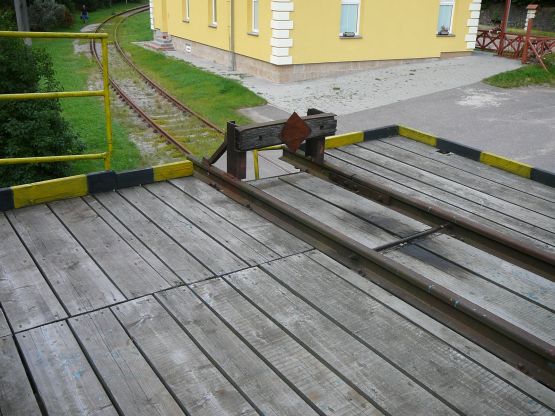

Konec koleje na rampě

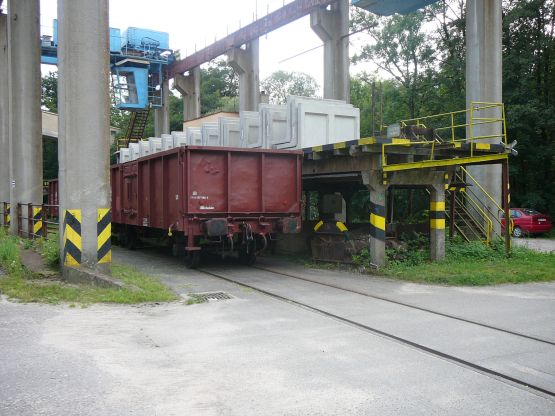

Normálně rozchodné vozy připravené k nakládce

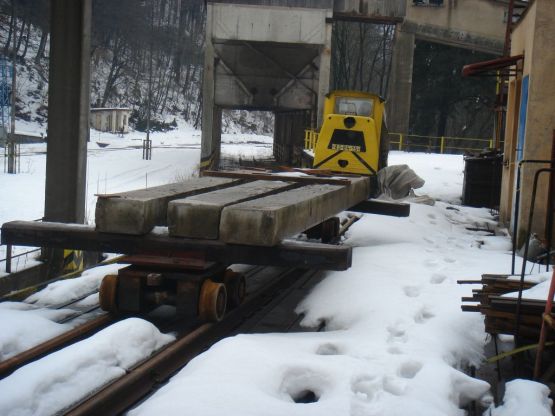

Další fotografie jsou z 9.1.2011 - foto ing. Jiří Neumann
